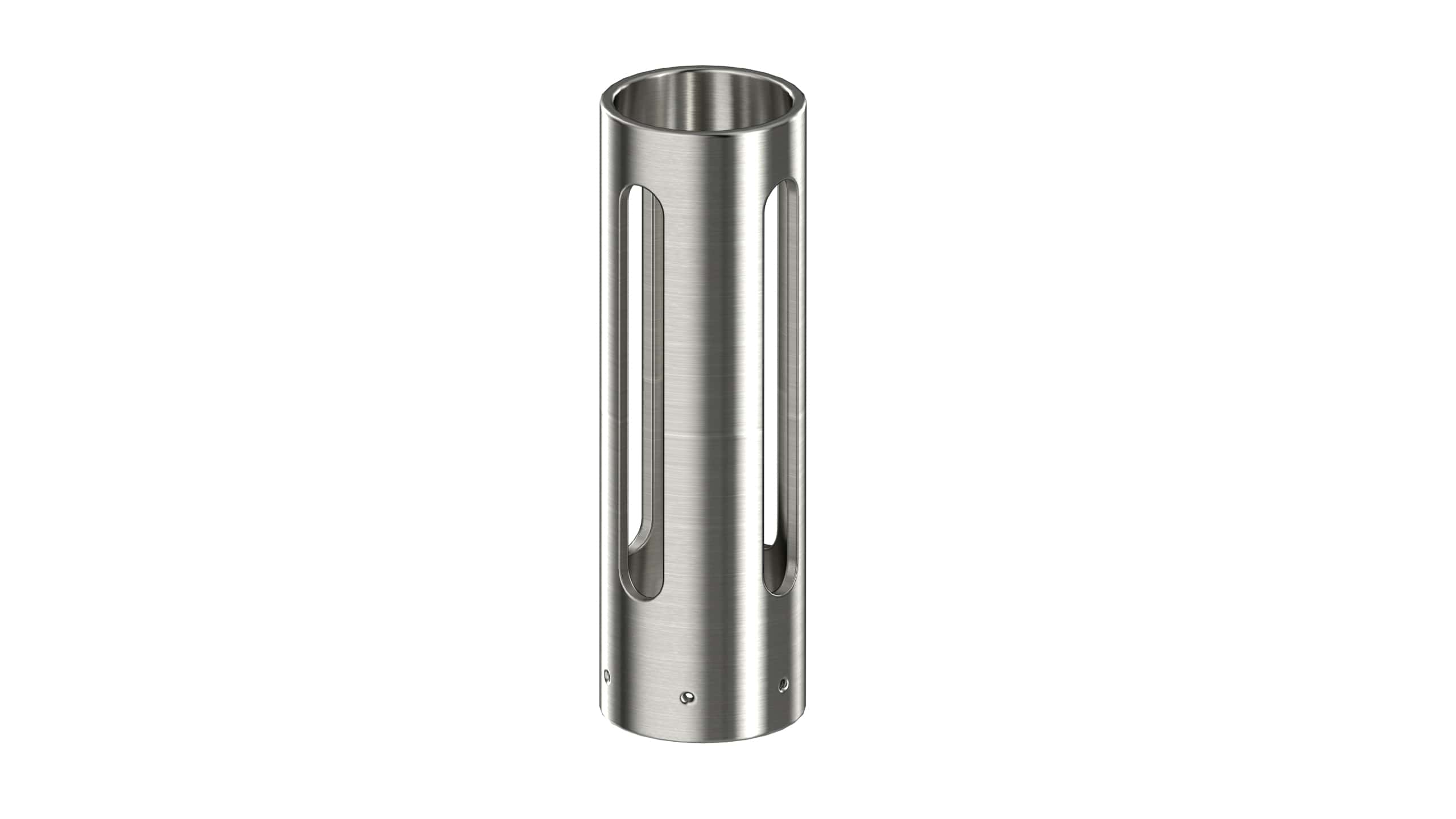

Schutzhülle für SRV Long Insertion Probe (-x5) – SFP-SRX
Beschreibung

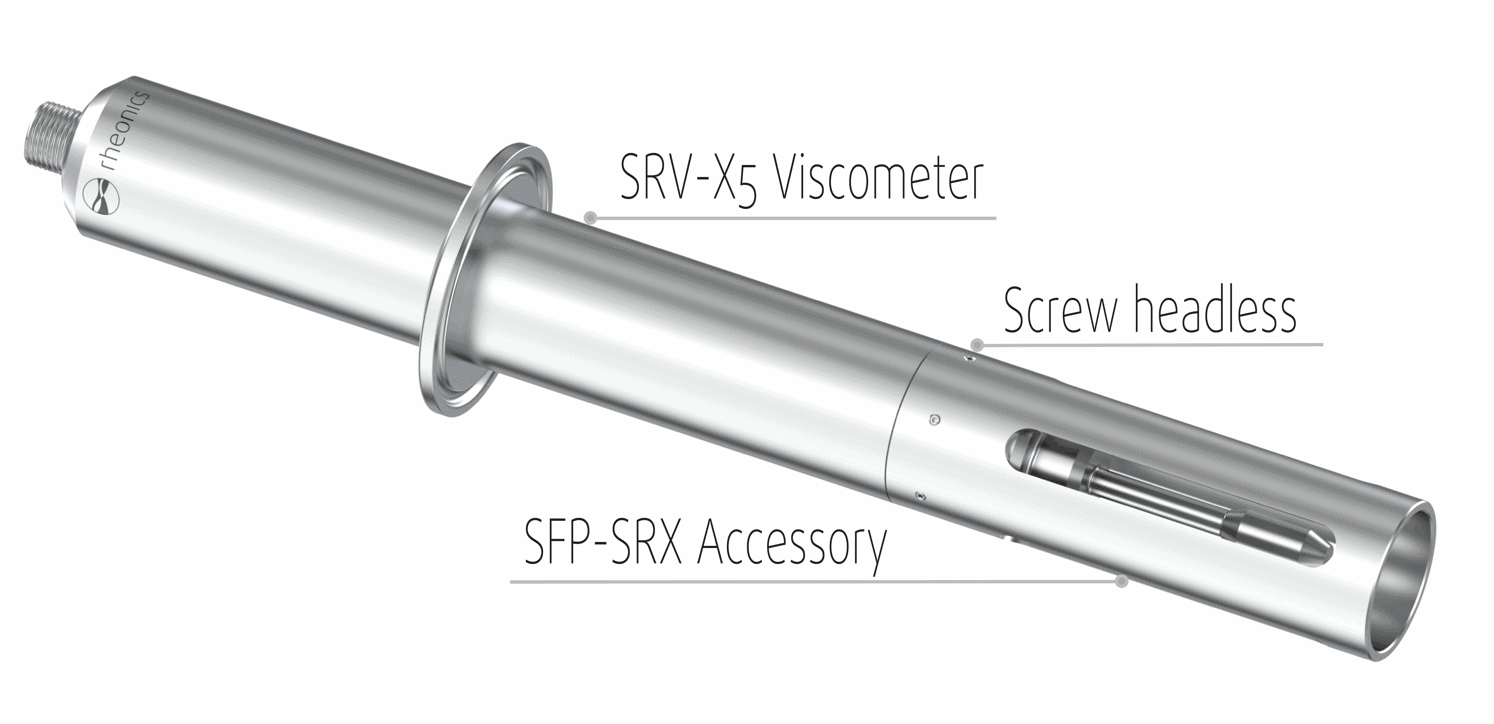

Rheonics SFP-SRX-Zubehör wird verwendet beschützen die Inline-Viskosimeter SRV-Variante mit langer Eintauchsonde (-X5) in einer Flüssigkeit mit großen Partikeln, die auftreffen können Sensorelement und potenziellen Schaden verursachen.
| SPEZIFIKATIONEN | |
|---|---|
| Kompatibilität | SRV-X5 |
| Im Lieferumfang enthaltene Montageteile | Sechs M2-Kopflose Stellschrauben Inbusschlüssel für M2-Schrauben |
| Material | 316L |
Warum dieses Teil verwenden?
- Nützliche Installationslösung für Mischtanks oder rotierende Behälter mit großen Partikeln oder hohen Flüssigkeitskräften.
- Der Adapter schützt das Sensorelement, ohne den für Messungen erforderlichen Erfassungsbereich zu beeinträchtigen.
Installationsanleitung

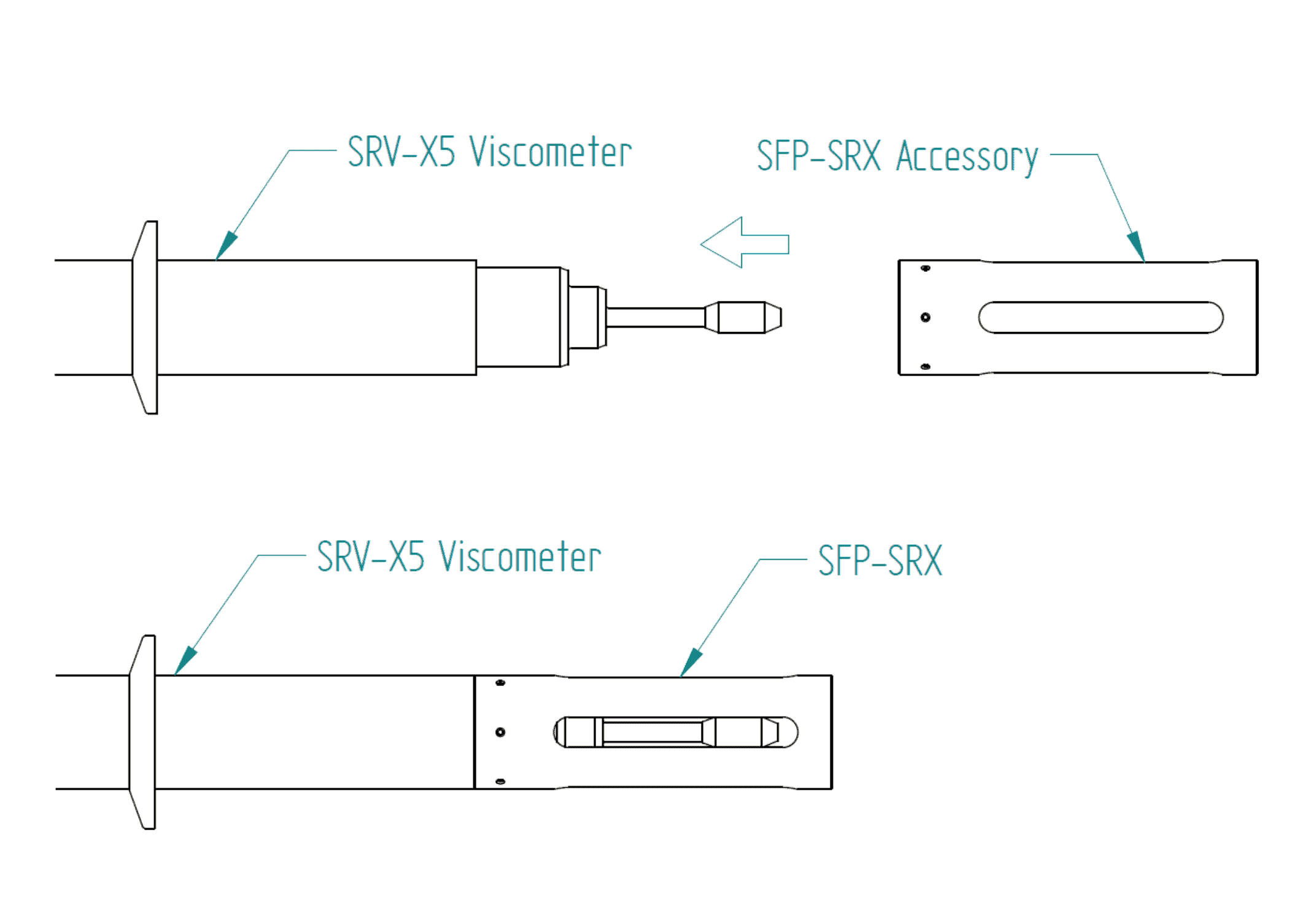

Schritt 1:
Setzen Sie das SFP-SRX-Zubehör in das SRV-X5-Sensorende ein.
Der SRV-X5 ist in Länge und Prozessanschluss anpassbar.

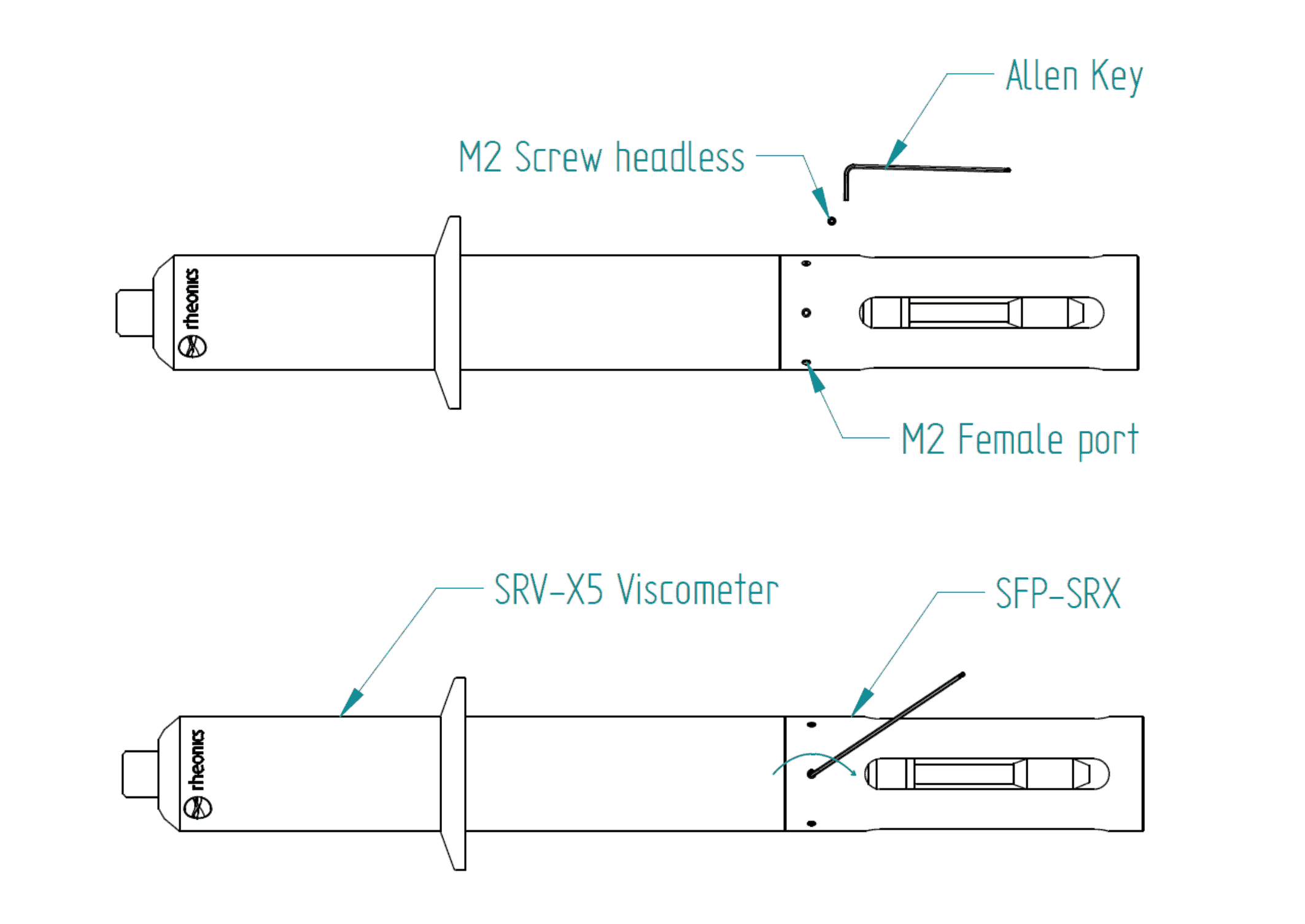

Schritt 2:
Schrauben Sie die M2-Stellschrauben mit dem Inbusschlüssel in den M2-Innenanschluss, um das Zubehör an der Sonde zu befestigen.
Drehen Sie das Gewinde im Uhrzeigersinn, um die Schraube festzuziehen, und gegen den Uhrzeigersinn, um sie zu lösen.
Wiederholen Sie diesen Schritt für jede der sechs M2-Stellschrauben.
Schritt 3:
Ihre Sensorsonde ist bereit für die Inline-Installation. Stellen Sie sicher, dass das Sensorelement in die Flüssigkeit eingetaucht ist, um Totzonen zu vermeiden.
Dateien herunterladen
Zeichnung (dwg. und pdf.) des SFP-SRX und CAD-Modelle (stp.) der mit dem Zubehör zusammengebauten SRV Long-Einführsonde.
Kompatibel mit Produkten
| Sensor | Name | Variante |
|---|---|---|
 | SRV - Inline-Viskositätsmessgerät | Lange Einstecksonde – X5 |
