RPS-A_isometric_process_monitor

RPS-A

Rheonics Prozessüberwachungs- und Kontrollsystem

Prozessüberwachungs- und Steuerungssystem mit mehreren Stationen

• Überwachung von bis zu 6 Stationen
• Überwachung & Steuerung bis zu 2 Stationen

Datenblatt herunterladen

Einführung

Dieses System ist die Miniaturvariante der Prozessüberwachungs- und Steuerungslösung von Rheonics. Es besteht aus einem Industrie-Embedded-PC, der in einem Edelstahlgehäuse mit integriertem 10.4-Zoll-Display und Touchscreen montiert ist. Auf dem Industrie-PC läuft eine Steuerungsanwendung, die Viskosität, Dichte mit Rheonics-Inline-Sensoren und optional pH/Level durch externe Sensoren von Drittanbietern misst. Der Prozess wird über bis zu zwei elektrische und zwei pneumatische Ausgänge gesteuert, die Ventile/Pumpen/Mischer/Chiller usw.

Zu den industriellen Kommunikationsoptionen gehören eine Ethernet-Verbindung, WLAN und USB. Zusätzliche Elemente der Benutzeroberfläche sind ein Summer + Alarmlicht und 4 Tasten inklusive LEDs.

Rheonics 'System zur Überwachung und Kontrolle der Viskosität und Dichte der Produktion - Lebensmittel, Getränke, Teig, Sahne

Leistungsmerkmale

Tabelle zeigt alle Optionen. Das eigentliche System enthält jedoch nur die Optionen, die bei der Bestellung ausgewählt wurden.

Mechanisch
DimensionBreite/Höhe/Tiefe, mm (Zoll)380/444/222 (15/17.5/8.75)
Gewichtkg (lb)17 (38)
SchutzausrüstungIPIP54
Elektrische Schnittstellen
Rheonics M12 Prozessanschluss1 x 12-poliger M12-Buchsenstecker für DVM/DVP/SRV/SRD-SensorVerbunden mit internem SMET
Für das reine Überwachungssystem sind mehrere M12-Anschlüsse bis zu 6x pro Schrank möglich
Strom 230VACEingangsbereich: 85VAC – 264VAC
Leistungsverlust
Max. Belastung
4W50Va, cos phi 0.6
Optionale elektrische Schnittstellen
M12/4-poliger Prozessanschluss1 x 4-poliger M12-Buchsenstecker (pH/Level/anderer RS485-Sensor)Angeschlossen an RS485 D-Sub des Industrie-PCs
Pneumatischer Ausgang2 x pneumatischer Prozessanschluss, 4mm, Push-Pull-AnschlussPneumatikventil 1: ADAM 6060, CH0
Pneumatikventil 2: ADAM 6060, CH1
Pneumatischer Eingang1 x pneumatischer Prozessanschluss, 4mm, Push-Pull-AnschlussEingangsbereich: 4-10bar / 60-150psi
Elemente der menschlichen Schnittstelle
DisplayProjektiver kapazitiver 10-Punkt 10,4” TFT LCD Touchscreen (1024*768) Montiert auf dem Industrie-PC
Industrie-PC 4x2GHz, 8BG RAM, 128GBWindows 10 IoT vorinstalliert
ButtonsPiezo-Knöpfe normal offenBetätigungskraft: 2 – 6N
Verschiedene Farboptionen
Ladekabel Kordel USB 3.0
EthernetEthernet-LAN
10/100 Mbit/s Vollduplex
Interne Kommunikation über Ethernet
Komplett Plug & Play Servicekomponenten
WIFI802.11 b / g / n WIFI
300 Mbit / s
Eingebetteter Webserver, auf den über Factory-LAN auf Handheld-Geräten zugegriffen werden kann
Alarmsummer mit LED85 bis 96db(A) akustisches Signal mit einer roten LEDVom Kunden konfigurierbare Benachrichtigungen
E-Mail-Benachrichtigungen
Energieverbrauch
Maximal26,4WGesamtschrank mit Standardanschlüssen
Umwelt
Temperaturbereich-10 ℃ ~+50Sensoren können in Prozessleitungen mit höheren Temperaturen installiert werden, überprüfen Sie die Nennleistung der bestellten Sensoren
Luftfeuchtigkeitsbereich10~95%@10
(Keine Kondensation)
IP54
Montage
KonnektorenAlles obenLassen Sie oben 60 mm Platz für Stecker und Kabel
Gesamthöhe der empfohlenen Installationsfläche 500 mm
GriffeZwei (2)Für Trageschrank
Drahtlose AntenneTopVor Beschädigung schützen, klebt über den Griffen
WandhalterungZwei (2)
AußeninstallationOhne angemessenen Schutz nicht zu empfehlenAlle Anschlüsse werden mit Kappen geliefert, das Gerät ist jedoch nicht für die direkte Installation in Außenbereichen konzipiert, in denen die Anschlüsse Umwelteinflüssen ausgesetzt sind.
Vor Eindringen von Wasser, Staub usw. schützen.
Software (Optionen auf Bestellung erhältlich)
RPS InkSight mit ColorLock1-10 StationÜberwachung und Steuerung mit ColorLock-Funktionalität
Drehzahl RheoPulse1-10 StationNur-Überwachungssoftware
Drehzahl SlurryTrak1-10 StationNur-Überwachungssoftware
RPM PaintTrak1-10 StationNur-Überwachungssoftware
RPS InSight mit ProcessLock1-10 StationProzessüberwachungs- und Steuerungssoftware

Mechanische Abmessungen

Vorder- und Seitenansicht
RPS-A_front_process_monitor Vorder- und Seitenansicht
Draufsicht
RPS-A_top_process_monitor Draufsicht

Systemübersicht

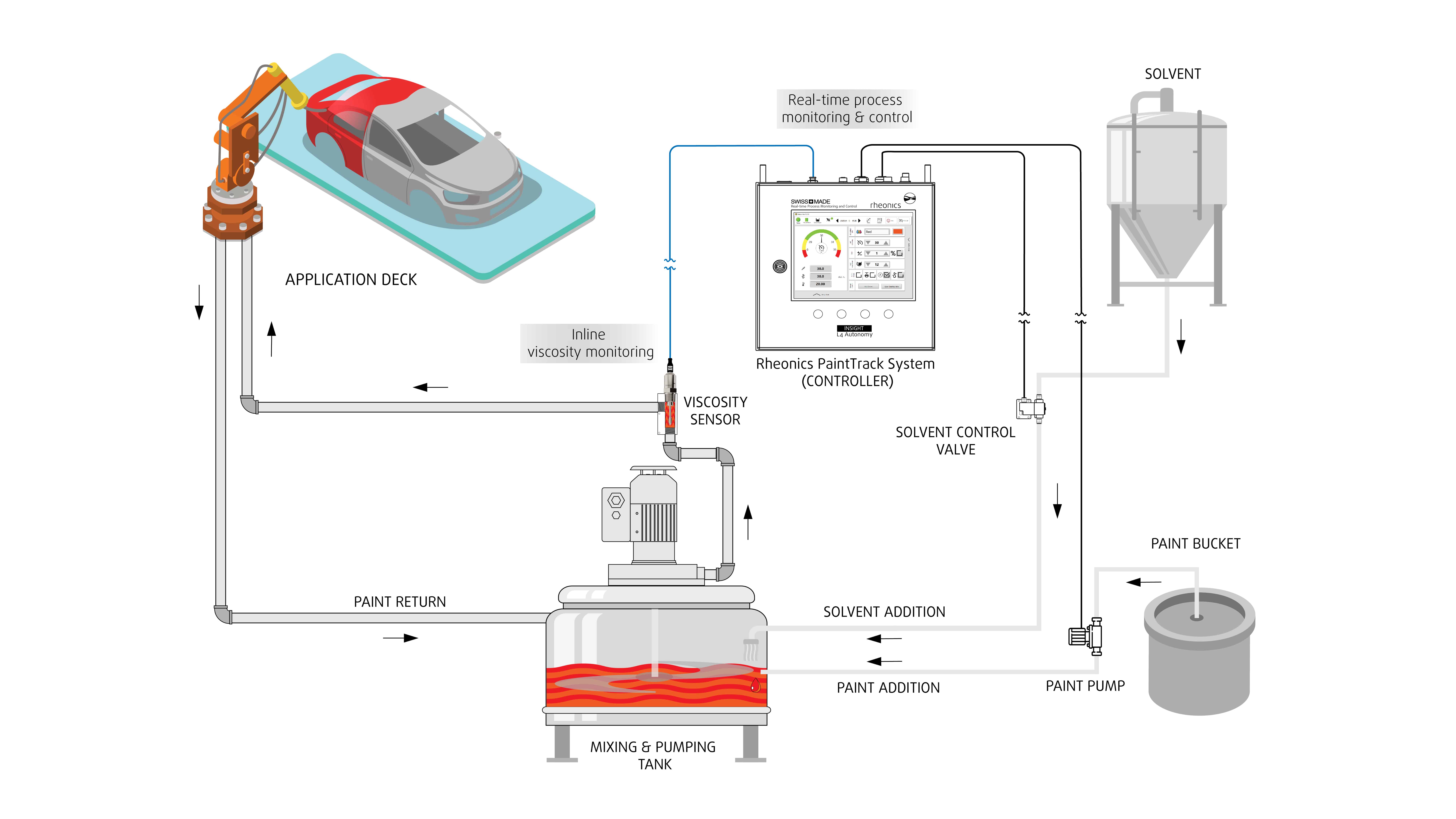

Rheonics_AutomotivePaintingApplication
Rheonics PaintTrack System - Zur Überwachung und Steuerung des Autolackauftrags

Standalone-Lösungen

Schlüsselfertige integrierte Automatisierungslösung für die volle Kontrolle über Ihre industriellen Prozesse. Das System misst und regelt die Viskosität innerhalb von 0.5 cps: 100-mal höhere Auflösung als durchschnittliche Ausflussbecher.

Autolackierung

Autolackierung

Tampondruck

Tampondruck

Lack und Klebstoffe

Lack und Klebstoffe

Korrosionsschutzbeschichtung

Korrosionsschutzbeschichtung

Breites Lösungsspektrum in der Branche

Coil Coating

Spulenbeschichtung

Lebensmittelsicherheit - Aktive Beschichtung

Lebensmittelsicherheit - aktive Beschichtung

Kontaktlinsendruck

Kontaktlinsendruck

Versiegelungsbeschichtung

Dichtungsbeschichtung

Kann beschichten

Kann beschichten

Tablet-Beschichtung

Tablettenbeschichtung

Kennzeichnung von Süßwaren

Kennzeichnung von Süßwaren

Drahtemailbeschichtung

Drahtemailbeschichtung

Batterieelektrodenbeschichtung

Batterieelektrodenbeschichtung

Einfache Installation und Nachrüstung

Einfache Montage. Schrauben oder Klemmen an der Tintenleitung. Keine Kammern, O-Ring-Dichtungen oder Dichtungen. Zur Reinigung oder Inspektion leicht zu entfernen. Sensoren mit Flansch- und Dreiklemmenanschluss zur schnellen Montage / Demontage erhältlich. Ersatz für Sensor und Elektronik ohne Softwareänderungen - Automatische Erkennung!

Asset 4
drm
Software.

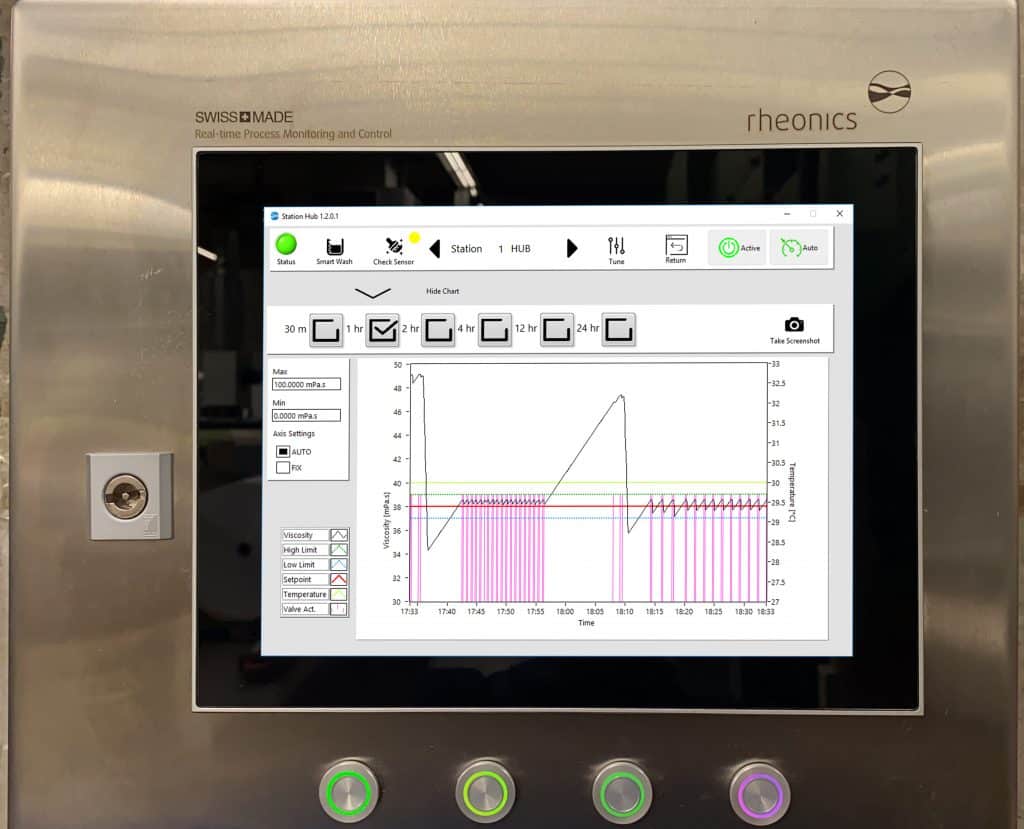

SRV Viskosimeter & das integrierte RPS-A System

RPS - Ein Prozesssteuerungs- und Überwachungssystem

Erzielen Sie die beste Produktqualität ihrer Klasse, reduzieren Sie die Rüstzeit drastisch und optimieren Sie den Materialeinsatz. Verbessern Sie Produktivität und Effizienz durch die vollständige Automatisierung der Viskositätsregelung Ihrer Prozessflüssigkeit.

• Robuster, wartungsfreier Viskositätssensor macht eine Neukalibrierung überflüssig
• Agile Viskositätsregler reduziert Viskositätsschwankungen auf weniger als 1 % über die gesamte Druckauflage, unabhängig von der Länge
• Touchscreen mit intuitiver grafischer Oberfläche und einem Klick
• Engere, genauere Viskositätskontrolle

InkSight-Standalone-Integration
SRV - Inline-Viskosimeter mit großer Reichweite

Sie können erwarten, dass der Sensor an jeder Station an jeder anderen Station gleich misst und funktioniert. Der Rheonics SRV-Sensor ist werkseitig kalibriert und nach NIST-Standards rückverfolgbar.

  • Kleiner Formfaktor - Passt in Ihre Handfläche und ist gleichzeitig robuster als alle anderen Inline-Viskosimeter!
  • Alle benetzten Teile aus Edelstahl 316L - hermetisch abgedichtet, Metall-Metall-Prozessabdichtung - kein Elastomer
  • Wiederholbar, reproduzierbar - Newtonsche, nicht-Newtonsche, einphasige und mehrphasige Flüssigkeiten
  • Breiter Viskositätsbereich - Luft bis 50,000+ cP
  • Eingebaute Flüssigkeitstemperaturmessung - Hervorragende Wärmekompensation, um über die Jahre hinweg Konsistenz zu erzielen
  • Keine Neukalibrierung erforderlich - niemals!
SRV - Inline-Prozess-Viskositätsüberwachungs-Steuerungsmanagement zum Drucken von Beschichtungen Mischen Schleifen Schleifen Automobilpharmazeutika
Asset 1
Software

Die Software von Rheonics ist leistungsstark, intuitiv und bequem zu bedienen. Mehrere Stationen werden von einem einzigen Dashboard aus verwaltet. Es unterstützt mehrere HMIs für Bediener, Produktionsleiter, Qualitätsmanager und Managementansicht.

• Proprietäres fortschrittliches KI-System der 5. Generation zur einfachen Überwachung und Steuerung von Klicks
• API zur Datenerfassung und Integration in das HMI des Druckmaschinenherstellers
• On-Demand-integrierte Remote-Support-Verwaltung der Auftragsausführung

Rheonics-SmartView-Druckviskositätskontrolle

Globaler Support

Experten für Prozesssteuerung helfen, wenn Sie sie am dringendsten brauchen.

Rheonics bietet ein weltweites Netzwerk von Ingenieuren, Anwendungsexperten und technischen Vertriebsmitarbeitern, die Sie bei der Dimensionierung, Auswahl und Fehlerbehebung von Prozessautomatisierungen für Ihre Anwendungen unterstützen.

Rheonik-globale Unterstützung
