Rheonics STCM-IFP
Temperaturregelungsmodul Typ SR – Inline-Fluidprofiler-Version
- Flüssigkeitstemperaturbereich: 10 °C (oder 15 °C unterhalb der Raumtemperatur) bis 150 °C
- Temperaturstabilität: 0.005 °C
- Ureinwohner RPS Kompatibilität
- RCP-Software mit IFP
- USB-C/RS-485-Anschluss.
Übersicht
Viskosität in Laborqualität
Online gemessen.
Das Rheonics STCM-IFP ist ein automatisches Probenahmesystem, das Prozessflüssigkeiten bei einer genau definierten Temperatur in Online-Anlagen misst. Rheonics SRV Inline-Prozessviskosimeter.
Warum es existiert
Wann man es benutzt
In vielen Fällen lässt sich das SRV direkt in die Prozesslinie oder den Mischbehälter integrieren – die Prozessbedingungen sind jedoch möglicherweise nicht für eine repräsentative Viskositätsmessung geeignet. Typische Anwendungsfälle:
Kühlung für die Qualitätskontrolle
Die Prozesslinie arbeitet bei 200 °C, die Qualitätskontrolle benötigt jedoch die Viskosität bei 25 °C.
Mehrpunktmessung
Die Temperatur in der Prozesslinie beträgt 40 °C. Die Viskosität wird bei 20 / 60 / 100 °C benötigt.
Instabile Prozesstemperatur
Die Temperatur in der Prozesslinie schwankt stark. Die Qualitätskontrolle erfordert Messungen stets bei 25 °C.
Flüssigkeitscharakterisierung
Charakterisierung von Fluiden über einen breiten Temperaturbereich (Viskositäts-Temperatur-Kurve); Strömungs- oder andere Betriebsbedingungen beeinflussen die Fluidmessung.
So funktioniert’s
Dieser Rheonics Das Produkt verwendet eine spezielle Software, die die automatische Probenahmefunktion ermöglicht und so die Entnahme einer Probe der Prozessflüssigkeit unkompliziert, bedienerunabhängig und automatisiert gestaltet.
Hochwertige Peltier-Elemente
Die Heizung und Kühlung dieser Thermokammer werden durch hochwertige Peltier-Elemente erreicht.
RPS-A
Das Steuerungssystem für das STCM-IFP ist das RPS-A, das die automatische Probenahme durchführt, die Temperatur des IFP steuert, die Viskositätsmessungen protokolliert, die Daten verarbeitet und die Daten anzeigt.
Produktseite >Produktion
Das STCM-IFP ist ein vollautomatisches automatisches Probenahmesystem.
Im Allgemeinen möchten wir die Prozessflüssigkeit unter streng kontrollierten Temperaturbedingungen messen. Dies wird erreicht, indem zunächst eine Probe aus dem Prozess entnommen und durch Öffnen eines Ventils oder Aktivieren einer Pumpe auf die gewünschte Temperatur erhitzt oder gekühlt wird. Die Zeit, in der das Ventil geöffnet bleibt (Ventilzeit), muss ausreichend lang sein, um die alte Probenflüssigkeit in der Messkammer durch frische Prozessflüssigkeit zu ersetzen. Sobald das Ventil geschlossen ist, erreicht das STCM-IFP die gewünschte Messtemperatur. Anschließend beginnt die Haltezeit. Während dieser Zeit stellen sich Sensor und Flüssigkeitsprobe auf ein thermisches Gleichgewicht ein. Nach Ablauf der Haltezeit beginnt der Aufzeichnungsprozess (Abtastdauer). Sobald der gesamte Prozess abgeschlossen ist, öffnet sich das Ventil wieder. Diese Sequenz wird in einer Endlosschleife wiederholt. Anwendungsbeispiele finden Sie unten.
Der zuvor beschriebene Prozess wird mithilfe des RCP Inline Fluid Profilers durchgeführt. Diese automatische Probenahmesoftware dient der Konfiguration und Festlegung aller zuvor genannten Parameter (Ventilzeit, Verweilzeit, Probenahmezeit und Temperaturen). Die Software erfasst außerdem die während des Betriebs entnommenen Proben, berechnet einen Mittelwert und zeigt das Ergebnis im Reiter „Messung“ im Bereich „Datenansicht“ an. Die folgende Abbildung zeigt ein Beispiel, bei dem der Kunde eine Messung bei 20 °C durchführen wollte.
Das STCM-IFP lässt sich optimal an bereits vorhandene manuelle Probenahmeanschlüsse des Prozesses anschließen. Dadurch kann dieselbe Probenflüssigkeit im STCM-IFP und im Labor im Rahmen der Qualitätskontrolle analysiert werden, jedoch mit höherer Frequenz. Das STCM-IFP ist darauf ausgelegt, den Bedarf an manueller Probenahme für die Prozesssteuerung und Qualitätsprüfung zu reduzieren und schließlich ganz zu eliminieren. Dies ermöglicht die Erstellung von Korrelationen zwischen der SRV-Messung und der Qualitätskontrolle.
Verwandte TCM-Produkte
Erfahren Sie mehr über unser vielfältiges TCM-Zubehör.

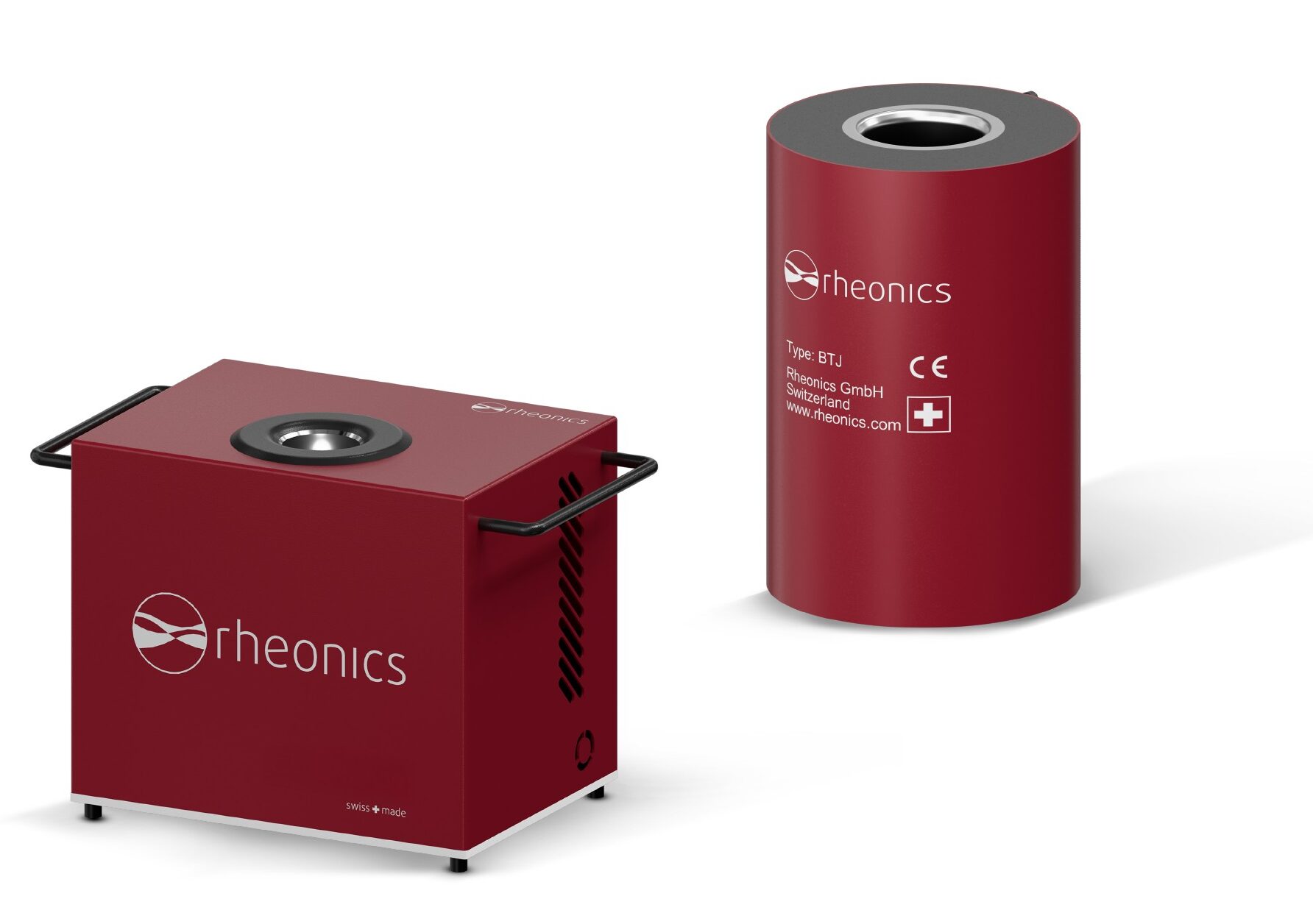

STCM
Nehmen Sie eine Probe aus dem Prozess und messen Sie die Viskosität und/oder Dichte der Flüssigkeit. Kontrollieren Sie die Temperatur der Flüssigkeit und halten Sie sie mithilfe des integrierten Heiz- und Kühlmoduls oder durch ein externes Wärmebad thermisch gleichmäßig um das Sensorelement herum.
Kalibrator
Verwenden Sie die Rheonics Kalibrator zusammen mit dem Rheonics Kalibrierungssoftware zur Zertifizierung Ihrer SRV- und SRD-Sensorkalibrierung.
DTCM
Nehmen Sie eine Probe aus dem Prozess und messen Sie die Viskosität und/oder Dichte der Flüssigkeit. Kontrollieren Sie die Temperatur der Flüssigkeit und halten Sie sie mithilfe des integrierten Heiz- und Kühlmoduls oder durch ein externes Wärmebad thermisch gleichmäßig um das Sensorelement herum.
Speziell für die Verwendung mit dem DVM-Sensor entwickelt.
