Shell EOR RheonicsDVM SPEPaper Aug2020

Shell setzt Rheonics DVM für EOR-Studien ein - „Messung der Transporteigenschaften und -dichten von Dimethylether-DME und Wasser / Sole-Gemischen“

Übersicht

Ein Papier wurde zur Präsentation auf der SPE-Konferenz (Society of Petroleum Engineers) veröffentlicht, die ursprünglich vom 18. bis 22. April 2020 in Tulsa, OK, USA, stattfinden sollte. Aufgrund von COVID-19 wurde das physische Ereignis auf den 31. August verschoben - 4. September 2020 und wurde in eine virtuelle Veranstaltung geändert. Das Papier trägt den Titel "Messung der Transporteigenschaften und -dichten von Dimethylether-DME und Wasser / Salzlösung-Gemischen" und wurde von Jingyu Cui und Yunying Qi, Shell Global Solutions US Inc; Birol Dindoruk, Shell International Exploration und Produktion Inc.

In diesem Artikel präsentieren die Autoren erstmals neue Daten zu systematischen Dichte- und Viskositätsmessungen für DME und Wasser. Es wurden keine systematischen Viskositätsdaten für DME-Solesysteme gefunden, insbesondere für den interessierenden Zustand (Reservoirbedingungen). Daher haben sie das Rheonics DVM eingesetzt, um die Dichte- und Viskositätsdaten unter rauen, aggressiven Bedingungen zu erhalten und die Daten zur Ermittlung von & zu verwenden Validieren Sie Dichte- und Viskositätsgleichungen für Sole-DME-Gemische. Solche wesentlichen Transportdaten sind erforderlich, um das DME / DEW-Injektionspotential für verschiedene Anwendungen von EOR / IOR bis zur Stimulation in der Nähe des Bohrlochs bewerten zu können.

SPE-Konferenz zur verbesserten Ölgewinnung

Messung der Transporteigenschaften und -dichten von Dimethylether-DME und Wasser / Sole-Gemischen

Jingyu Cui und Yunying Qi, Shell Global Solutions US Inc.;; Birol Dindoruk, Shell International Exploration and Production Inc.

Herausgeber: Gesellschaft der Erdölingenieure (SPE)
Vortrag gehalten auf der SPE Improved Oil Recovery Conference vom 31. August bis 4. September 2020
Papiernummer: SPE-200314-MS
DOI: https://doi.org/10.2118/200314-MS

Link zur Publikation

Abstrakt

Dimethylether (DME) wird als potenzielles Enhanced Oil Recovery EOR-Mittel für eine verbesserte Wasserflutung angesehen. Aufgrund seiner ersten Kontaktmischbarkeit in Kohlenwasserstoffen und seiner teilweise hohen Löslichkeit in Wasser / Salzlösung verteilt es sich beim Kontakt bevorzugt in die Kohlenwasserstoffphase, wenn DME-Salzlösung in das Reservoir injiziert wird. Infolgedessen quillt das restliche Öl auf und seine Viskosität wird verringert, was wiederum zu einer signifikant höheren endgültigen Ölrückgewinnung führt. Das Ausmaß der Quellung und Viskositätsreduzierung hängt vom Ausmaß der DME-Verteilung und ihrer Verfügbarkeit sowie vom Systemdruck und der Systemtemperatur ab. In der DME-Öl-Mischzone und der DME-Wasser-Zone ist die Schätzung der DME-Kohlenwasserstoff- und DME-Wasser-Viskositäten entscheidend, um die Leistung der DME-verstärkten Wasserflutung (DEW) im Reservoir- oder Labor- / Pilotmaßstab zu bewerten und zu verstehen . Unter diesen gibt es keine systematischen Viskositätsdaten für DME-Solesysteme, insbesondere für den interessierenden Zustand (Reservoirbedingungen). Die Viskosität von DME-Kohlenwasserstoff folgt recht gut den traditionellen Mischregeln und -erwartungen; Die Viskosität von DME-Wasser zeigt ein sehr unterschiedliches Verhalten als erwartet. In diesem Artikel präsentieren wir erstmals neue Daten zu systematischen Dichte- und Viskositätsmessungen für DME und Wasser. Solche wesentlichen Transportdaten sind erforderlich, um das DME / DEW-Injektionspotential für verschiedene Anwendungen von EOR / IOR bis zur Stimulation in der Nähe des Bohrlochs bewerten zu können.

Einige der wichtigen Merkmale dieser Studie sind:

  1. Neue Daten für die Literatur zur DME- und DME-verstärkten Wasserflutung
  2. Korrelationsentwicklung für das Gemessene

Papier-Highlights

Messung der Transporteigenschaften und -dichten von Dimethylether-DME und Wasser / Sole-Gemische

Einführung

Transporteigenschaften, insbesondere die der Viskosität, sind für die Ölförderung sowohl im Hinblick auf den Betrieb als auch auf die Wirtschaftlichkeit von entscheidender Bedeutung. Angesichts der Tatsache, dass DME eine polare Komponente ist, war es nicht ohne weiteres ersichtlich, dass die Transporteigenschaften des DME-Wasser / Sole-Systems den erwarteten Trends und Mischungsregeln (dh dem Verhalten von Alkangasen mit wässrigen Lösungen) folgen.

Basierend auf der durchgeführten symptomatischen Analyse wurde angenommen, dass DME-Salzlösung eine höhere Viskosität als reine Salzlösung aufweisen muss, sofern keine anderen Faktoren vorliegen. Vorläufige Viskositätsmessungen bestätigten diese Hypothese (Abbildung 3). Daher ist ein genauerer Blick auf diese unerwartete Viskositätserhöhung in Bezug auf Wasser erforderlich. Es ist jedoch kein numerisches Werkzeug bekannt, das dieses Verhalten korrekt vorhersagen und darstellen konnte.

Abbildung 3 - Vorläufige Viskositätsmessungen zur schnellen Betrachtung der Viskosität des DME-Solesystems bei 20 ° C (Rohdaten: Es wurden keine Druck- und Temperaturkorrekturen durchgeführt, wie im Wasserdrucktrend zu sehen).

Um unsere Beobachtungen im Labor erklären und diese Lücke im Kontext wesentlicher Daten zur Erklärung und Gestaltung von Laborexperimenten schließen und zuverlässigere Vorhersagen in verschiedenen Maßstäben ermöglichen zu können, haben wir ein umfassendes experimentelles Programm entwickelt, um dies anzugehen und zu entwickeln eine Trenderfassungsformel oder Mischregel, die zum Auffüllen der Anforderungen an die Flüssigkeitsbeschreibung für Reservoirsimulatoren oder andere Werkzeuge verwendet werden kann, um die Viskosität und Dichte der DME-Sole vorherzusagen. Um dies zu erreichen, haben wir die folgenden Schritte ausgeführt.

  1. Messen Sie die Viskosität und Dichte der DME-DI-Wasserlösung, wobei Sie von reinem Wasser bis zur DME-Löslichkeitsgrenze bei verschiedenen Temperaturen und Drücken reichen.
  2. Entwickeln Sie eine Viskositätsmischregel, um die Mischungseigenschaften unter Verwendung der Eigenschaften von reinem DME und Wasser (Salzlösung) vorherzusagen.

Ausrüstung und Kalibrierung

Dichte und Viskosität des DME-DI-Wassergemisches (Salzlösung) wurden unter Verwendung von Rheonics DVM gemessen [5]. Dieses Gerät zeigt einen klaren Vorteil bei der Messung der Viskosität für wässrige Systeme im Vergleich zum elektromagnetischen Viskosimeter (EMV), da es die gleichzeitige Messung von Dichte und Viskosität ermöglichen kann. Darüber hinaus kann Rheonics DVM Inline-Messungen sowohl der Dichte als auch der Viskosität bei Prozessdrücken bis zu 30,000 bar (2000 psi) und Temperaturbereichen von –20 ° C bis 200 ° C mit einer Reaktionszeit von etwa 1 Sekunde pro Messwert durchführen.

DVM ist ein Inline-Modul zur Messung der Viskosität, Dichte und Temperatur der durch das Modul fließenden Flüssigkeit. Das Durchflussmodul basiert auf dem Dichte- und Viskositätssensor des DVM. Das Modul hat einen Durchflusskanal mit einem Innendurchmesser von 12 mm. Der Sensor ist parallel zum Strömungsweg der Flüssigkeit montiert und entfernt alle toten Zonen im Flüssigkeitsstrom. Das Standardmodul verfügt über Swagelok-Verbindungen, die durch andere geeignete Gewindeanschlüsse ersetzt werden können. Eine Teflon-Dichtung verringert das Risiko eines Flüssigkeitszuflusses in das Anschlussgewinde. Das Sensor-DVM ist mit einer Gewindeschraube versehen, um ein einfaches Entfernen zum Reinigen und Ersetzen zu ermöglichen. Es hat eine einfache, kompakte und robuste Konstruktion (siehe Abbildung 4).

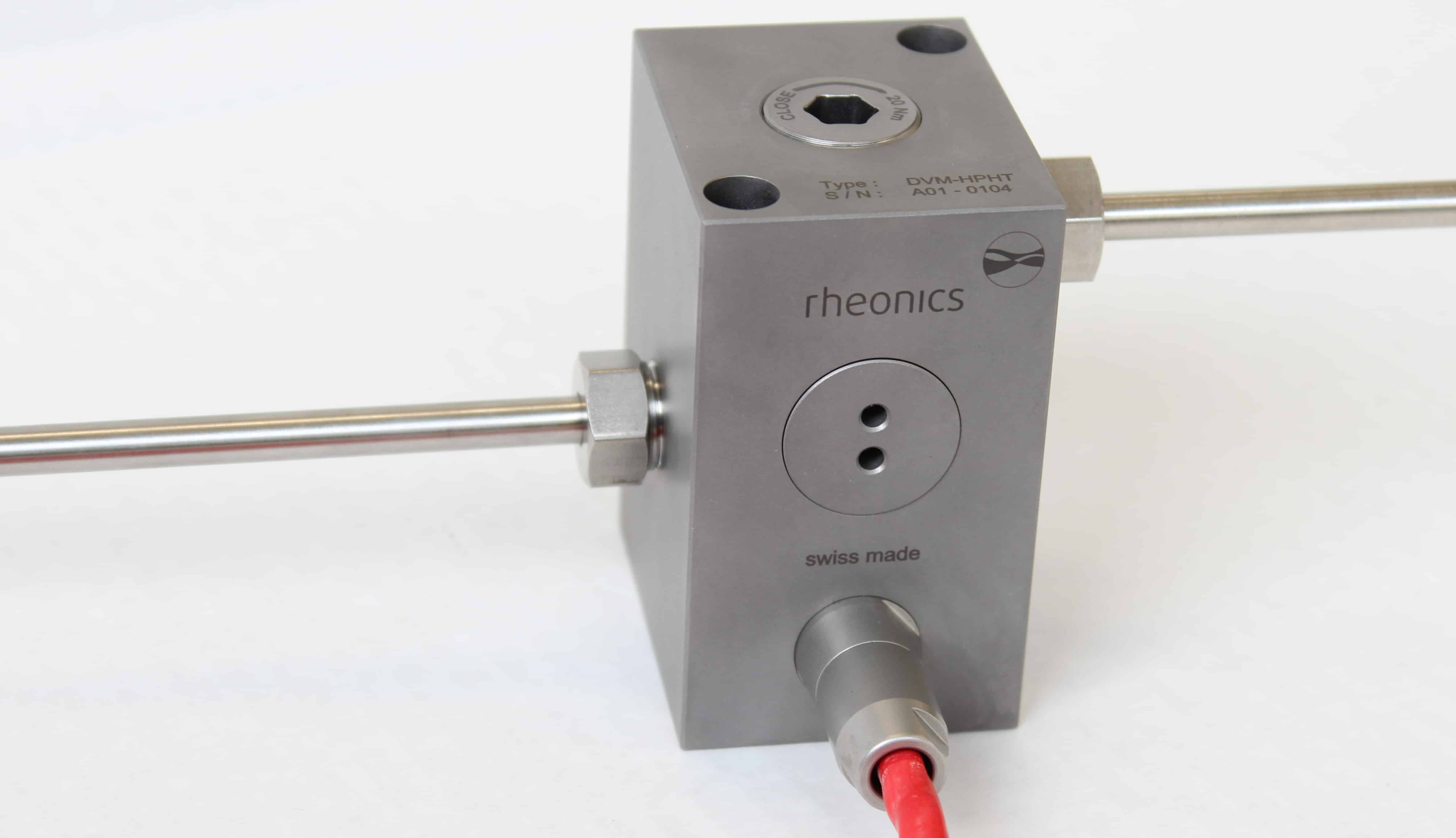

Abbildung 4 - Inline-DVM-Modell von Rheonics

Das Rheonics DVM misst Viskosität und Dichte mittels eines Torsionsresonators, dessen eines Ende in die zu testende Flüssigkeit eingetaucht ist. Je viskoser die Flüssigkeit ist, desto höher ist die mechanische Dämpfung des Resonators. Durch Messung der Dämpfung kann das Produkt aus Viskosität und Dichte mit den von Rheonics entwickelten Algorithmen berechnet werden. Unsere ersten Arbeiten haben gezeigt, dass der bereitgestellte Algorithmushersteller die Auswirkungen von Druck und Temperatur auf die Geräte nicht berücksichtigt hat. Der Anbieter hat diese Eingabe angewendet, um seine Algorithmen zu verbessern und zu einem konsistenteren Korrekturfaktor zu führen. Je dichter die Flüssigkeit ist, desto niedriger ist die Resonanzfrequenz. Eine dichtere Flüssigkeit erhöht die Massenbelastung des Resonators. Der Resonator wird mittels eines im Sensorkörper montierten elektromagnetischen Wandlers sowohl angeregt als auch erfasst.

Die Dämpfung wird durch Erfassungs- und Auswertungselektronik gemessen, und es werden stabile, hochgenaue und wiederholbare Messwerte auf der Grundlage der proprietären [6] Gate-Phase-Locked-Loop-Technologie erhalten.

Um die Rohmessungen in physikalisch genauere Messungen umzuwandeln, wurden Gerätekorrekturparameter für das jeweilige verwendete Modell benötigt. Diese Korrekturfaktoren wurden vom Hersteller sowohl für die Viskosität als auch für die Dichte angegeben.

Mit dem DVM für diese Studie gesammelte Daten

Viskosität und Dichte von DI-Wasser bei 35 ° C.

 Kalibrierungsläufe wurden vor den vollständigen Messungen an DME-Wasser-Lösungen durchgeführt. Es ist wichtig, das System mit einer bekannten Flüssigkeit zu kalibrieren, um die Genauigkeit der Messung zu beurteilen. Aus diesem Grund wird DI-Wasser aus zwei Gründen für diesen Zweck ausgewählt:

  1. Die Viskosität von DI-Wasser ist in einem weiten Bereich von Drücken und Temperaturen verfügbar, die unsere interessierende PT-Domäne enthalten.
  2. Das Interesse dieser Studie liegt hauptsächlich auf wässrigen Lösungen, was das Wasser zu einem idealen Kandidaten für die Kalibrierung macht

Kalibrierungsexperimente wurden bei 35 ° C durchgeführt; Die Ergebnisse wurden mit NIST-Daten bei derselben Temperatur verglichen. 5 und 6 zeigen eine gute Übereinstimmung zwischen gemessenen Viskositäts- und Dichtedaten und denen von NIST-Daten.

5 - Viskosität von DI-Wasser bei 35 ° C.



Abbildung 6 - Dichte von DI-Wasser bei 35 ° C.

Dichte von DME / DI-Wassermischungen

Basierend auf der experimentellen Matrix in Tabelle 2 wurde die Dichte für eine Reihe von DME-DI-Wassermischungen gemessen. Die Tabellen 3 bis 5 zeigen die experimentellen Daten bei drei verschiedenen Temperaturen in tabellarischer Form.

Tabelle 3 - Dichte von DI-Wasser / DME-Lösungen bei 35 ° C.

Druckscheiben Konzentration
Hund 0 % DME 2 % DME 5 % DME 10 % DME 14 % DME
400 0.9967 0.9835 0.9656 0.9442 0.9188
725 0.9976 0.9844 0.9665 0.9452 0.9198
1450 0.9997 0.9863 0.9684 0.9472 0.9220
2175 1.0017 0.9882 0.9702 0.9492 0.9243
3000 1.0038 0.9903 0.9723 0.9514 0.9268
4000 1.0065 0.9930 0.9749 0.9540 0.9297
5000 1.0092 0.9955 0.9781 0.9567 0.9326
6000 1.0119 0.9981 0.9800 0.9592 0.9354
7000 1.0145 1.0007 0.9825 0.9618 0.9382
8000 1.0171 1.0032 0.9850 0.9644 0.9410
9000 1.0197 1.0058 0.9874 0.9669 0.9437
10000 1.0224 1.0083 0.9900 0.9695 0.9464
11000 1.0249 1.0108 0.9924 0.9720 0.9491



 Tabelle 4 - Dichte von DI-Wasser / DME-Lösungen bei 50 ° C.

Druckscheiben Konzentration
Hund 0 % DME 2 % DME 5 % DME 10 % DME 14 % DME
400 0.9905 0.9769 0.9575 0.9348 0.9099
725 0.9914 0.9777 0.9581 0.9358 0.9108
1450 0.9933 0.9796 0.9603 0.9380 0.9134
2175 0.9953 0.9815 0.9622 0.9401 0.9159
3000 0.9975 0.9837 0.9644 0.9425 0.9186
4000 1.0001 0.9862 0.9669 0.9454 0.9218
5000 1.0027 0.9888 0.9695 0.9482 0.9249
6000 1.0054 0.9914 0.9721 0.9509 0.9281
7000 1.0079 0.9940 0.9747 0.9536 0.9310
8000 1.0105 0.9965 0.9772 0.9564 0.9339
9000 1.0131 0.9990 0.9797 0.9591 0.9368
10000 1.0157 1.0016 0.9823 0.9617 0.9397
11000 1.0182 1.0040 0.9848 0.9644 0.9425



Tabelle 5 - Dichte von DI-Wasser / DME-Lösungen bei 70 ° C.

Druckscheiben Konzentration
Hund 0 % DME 2 % DME 5 % DME 10 % DME 14 % DME
400 0.9800 0.9656 0.9443 0.9217 0.8936
725 0.9809 0.9665 0.9452 0.9228 0.8965
1450 0.9828 0.9686 0.9474 0.9251 0.9003
2175 0.9848 0.9705 0.9494 0.9274 0.9031
3000 0.9870 0.9724 0.9517 0.9300 0.9060
4000 0.9896 0.9751 0.9545 0.9330 0.9094
5000 0.9923 0.9777 0.9572 0.9360 0.9125
6000 0.9950 0.9804 0.9599 0.9390 0.9156
7000 0.9975 0.9830 0.9626 0.9419 0.9187
8000 1.0001 0.9856 0.9652 0.9448 0.9217
9000 1.0027 0.9881 0.9679 0.9476 0.9247
10000 1.0053 0.9907 0.9705 0.9503 0.9276
11000 1.0078 0.9932 0.9731 0.9531 0.9305



Fig. 8 zeigt eine ausgewählte Isotherme für die Dichte von DI-Wasser / DME-Lösung. Wie erwartet nimmt die Dichte mit zunehmendem Druck zu und mit zunehmender DME-Konzentration ab. 9 zeigt das Dichteverhalten einer DI-Wasser / DME-Lösung (5 Mol-% DME) bei verschiedenen Temperaturen, wobei die Dichte mit steigender Temperatur abnimmt.

Abbildung 8 - Dichte von DI-Wasser / DME-Lösungen bei 35 ° C.



Abbildung 9 - Dichte von DI-Wasser / 5 Mol-% DME-Lösung bei verschiedenen Temperaturen.

Viskosität der DME / DI-Wassermischung

In ähnlicher Weise wurden auch die Viskositäten von DME / DI-Wasser bei entsprechenden Konzentrationen und Bedingungen gemessen. Die Tabellen 6 und 8 zeigen die gemessenen Daten in tabellarischer Form.



Tabelle 6 - Viskositäten von DI-Wasser / DME-Lösungen bei 35 ° C.

Druckscheiben Konzentration
Hund 0 % DME 2 % DME 5 % DME 10 % DME 14 % DME
400 0.7350 0.8342 0.9346 1.0062 1.0010
725 0.7377 0.8344 0.9405 1.0132 1.0066
1450 0.7388 0.8361 0.9432 1.0231 1.0123
2175 0.7380 0.8387 0.9439 1.0301 1.0189
3000 0.7372 0.8412 0.9577 1.0384 1.0247
4000 0.7358 0.8439 0.9575 1.0488 1.0390
5000 0.7346 0.8457 0.9613 1.0570 1.0508
6000 0.7339 0.8498 0.9538 1.0612 1.0637
7000 0.7336 0.8520 0.9557 1.0658 1.0739
8000 0.7308 0.8535 0.9637 1.0663 1.0811
9000 0.7297 0.8551 0.9652 1.0772 1.0927
10000 0.7284 0.8527 0.9669 1.0857 1.1002
11000 0.7310 0.8519 0.9670 1.0943 1.1124





Tabelle 7 - Viskositäten von DI-Wasser / DME-Lösungen bei 50 ° C.

Druckscheiben Konzentration
Hund 0 % DME 2 % DME 5 % DME 10 % DME 14 % DME
400 0.5433 0.6181 0.6943 0.7121 0.7157
725 0.5441 0.6199 0.6948 0.7160 0.7073
1450 0.5471 0.6208 0.6973 0.7234 0.7111
2175 0.5481 0.6236 0.6969 0.7305 0.7237
3000 0.5499 0.6259 0.7005 0.7384 0.7329
4000 0.5520 0.6280 0.7071 0.7456 0.7444
5000 0.5552 0.6235 0.7045 0.7569 0.7531
6000 0.5557 0.6276 0.7074 0.7660 0.7602
7000 0.5579 0.6298 0.7092 0.7749 0.7715
8000 0.5607 0.6317 0.7128 0.7859 0.7756
9000 0.5612 0.6362 0.7175 0.7923 0.7852
10000 0.5630 0.6383 0.7198 0.7918
11000 0.5635 0.6376 0.7216 0.8038 0.8035





Tabelle 8 - Viskositäten von DI-Wasser / DME-Lösungen bei 70 ° C.

Druckscheiben Konzentration
Hund 0 % DME 2 % DME 5 % DME 10 % DME 14 % DME
400 0.4003 0.4422 0.4791 0.4783 0.5041
725 0.4016 0.4402 0.4812 0.4789 0.4962
1450 0.4029 0.4420 0.4828 0.4985
2175 0.4054 0.4437 0.4832 0.4859 0.5011
3000 0.4076 0.4451 0.4844 0.4898 0.5090
4000 0.4097 0.4468 0.4873 0.4952 0.5191
5000 0.4122 0.4494 0.4953 0.5003 0.5270
6000 0.4132 0.4522 0.4976 0.5068 0.5366
7000 0.4136 0.4517 0.5011 0.5137 0.5420
8000 0.4160 0.4540 0.5058 0.5206 0.5495
9000 0.4181 0.4551 0.5088 0.5259 0.5520
10000 0.4193 0.4561 0.5105 0.5330 0.5601
11000 0.4193 0.4564 0.5123 0.5351 0.5666



10 zeigt, dass die Viskosität von DI-Wasser / DME-Lösungen mit zunehmendem Druck leicht ansteigt und mit zunehmender DME-Konzentration zunimmt, was den Erwartungen widerspricht. Fig. 11 die Viskosität von DI-Wasser / DME-Lösung mit 5 Mol-% DME bei verschiedenen Temperaturen zeigt; Wie erwartet nimmt die Viskosität einer solchen Lösung mit steigender Temperatur ab.

10 - Viskosität von DI-Wasser / 5 Mol-% DME-Lösungen bei 35 ° C.

Abbildung 11 - Viskosität von DI-Wasser / DME-Lösung bei verschiedenen Temperaturen.

Um die Dichte und Viskosität eines breiten Bereichs von DI-Wasser / DME-Gemischen vorhersagen zu können, wurden Korrelationen in Form von Mischregeln unter Verwendung der generierten experimentellen Daten und der Eigenschaften reiner Komponenten entwickelt.

Im folgenden Abschnitt werden wir anhand der durchgeführten Experimente den Gültigkeits- und Genauigkeitsbereich der einfachen Korrelationswerkzeuge demonstrieren, die wir für Sole-DME-Systeme entwickelt haben.

Validierung von Dichtegleichungen für Sole-DME-Gemische



Tabelle 14 - Dichte von 3 Gew .-% iger Salzlösung / DME-Lösung bei 35 ° C.

Experimentelle Dichte (g / cm³) Berechnete Dichte (g / cm³) Relativer Fehler (%)
Hund 2 % DME 5 % DME 8 % DME 2 % DME 5 % DME 8 % DME 2 % DME 5 % DME 8 % DME
400 1.0000 0.9832 0.9696 1.0006 0.9796 0.9612 -0.06 0.37 0.87
725 1.0008 0.9840 0.9703 1.0016 0.9811 0.9630 -0.08 0.30 0.75
1450 1.0026 0.9859 0.9721 1.0037 0.9840 0.9664 -0.11 0.19 0.59
2175 1.0045 0.9877 0.9741 1.0057 0.9865 0.9693 -0.13 0.13 0.49
3000 1.0066 0.9898 0.9762 1.0078 0.9889 0.9720 -0.12 0.09 0.43
4000 1.0091 0.9924 0.9788 1.0101 0.9916 0.9749 -0.11 0.08 0.40
5000 1.0116 0.9948 0.9813 1.0124 0.9939 0.9772 -0.08 0.09 0.42
6000 1.0141 0.9973 0.9839 1.0145 0.9960 0.9793 -0.04 0.13 0.47



Abbildung 13 - Dichte von 3 Gew .-% Salzlösung / DME bei verschiedenen Temperaturen.

Insgesamt sagt die vorgeschlagene Mischregel für die Dichte die Mischungsdichte bei mittleren bis niedrigen DME-Konzentrationen gut voraus und bei höheren DME-Konzentrationen (dh 8 Mol-%) leicht unterprognostiziert, während die Abweichungen immer noch innerhalb der erwarteten Grenzen liegen.

Validierung von Dichtegleichungen für Sole-DME-Gemische



Tabelle 15 - Viskosität von 3 Gew .-% iger NaCl-Salzlösung / DME-Lösung bei 35 ° C.

Druckscheiben Experimentelle Viskosität (cp) Berechnete Viskosität (cp) Relativer Fehler
Hund 0 % DME 2 % DME 5 % DME 8 % DME 2 % DME 5 % DME 8 % DME 2 % DME 5 % DME 8 % DME
400 0.7537 0.8462 0.9535 1.0220 0.9209 0.9824 1.0392 -8.82 -3.03 -1.68
725 0.7650 0.8485 0.9563 1.0159 0.9217 0.9838 1.0413 -8.63 -2.87 -2.51
1450 0.7616 0.8332 0.9532 1.0201 0.9238 0.9869 1.0462 -10.87 -3.53 -2.55
2175 0.7641 0.8334 0.9516 1.0313 0.9257 0.9899 1.0507 -11.08 -4.02 -1.88
3000 0.7594 0.8388 0.9527 1.0235 0.9279 0.9931 1.0557 -10.62 -4.25 -3.15
4000 0.7553 0.8400 0.9410 1.0221 0.9304 0.9968 1.0613 -10.76 -5.93 -3.83
5000 0.7528 0.8439 0.9520 1.0330 0.9329 1.0006 1.0670 -10.54 -5.10 -3.29



Fig. 14 - Viskosität von 3 Gew .-% NaCl-Salzlösung / DME bei verschiedenen Temperaturen.

Fig. 14 zeigt, dass die Mischregeln für die Viskosität die Viskositäten bei 35 ° C, 50 ° C und 70 ° C überschätzen, während sie immer noch eine insgesamt gute Übereinstimmung mit den experimentellen Daten zeigen.

Schlussfolgerung / Ergebnisse der Studie

Für DME-gelöste wässrige Systeme wurde eine systematische Methodik mit einem neueren Viskosimeter (Rheonics DVM) entwickelt. Nach anfänglichen Kalibrierungen und Überprüfungstests mit bekannten Substanzen wie Wasser,

  1. Dichte und Viskosität von DI-Wasser / DME-, Sole / DME-Systemen wurden ausgiebig bei 35 ° C, 50 ° C und 70 ° C sowie bei verschiedenen Drücken und DME gemessen
  2. Nach unserem Kenntnisstand sind die Probandengruppen von Viskositäts- und Dichtemessungen die ersten in der Literatur. Sie können zur Bewertung und / oder Verringerung des Risikos von DME-verstärkten Wasserfluten (DEW) und anderen Verwendungen von DME über Wasser hinaus verwendet werden. Wir stellen solche Daten für die Literatur zur Verfügung.
  3. Der Mischregeltyp zur Berechnung von Dichte und Viskosität für diese Gemische wurde entwickelt und validiert. Die berechneten Werte stimmen gut mit experimentellen Daten überein und stellen einen einfachen Satz von Werkzeugen dar, um die erforderlichen Dichte- und Viskositätswerte von Sole / DME-Gemischen unter den Bedingungen zu erzeugen, die für verschiedene Anwendungen wie Simulatoren bewertet wurden.

PVT / EOR-Studien sind mit herkömmlichen Instrumenten schwierig: Sie benötigen innovative, innovative Lösungen

Bei der PVT / EOR-Analyse verwenden die Bediener entweder ein Offline- oder ein Inline-Instrument zur Messung der Dichte und ein anderes Instrument zur Messung der Viskosität (meistens offline). Bei der Verwendung von zwei getrennten Instrumenten zur Messung von Dichte und Viskosität treten große Probleme auf:

  • Die meisten herkömmlichen Instrumente für die Dichte- und Viskositätsmessung benötigen separate Flüssigkeitsproben für die Analyse, die aus Bohrloch-Flüssigkeitsprobenzylindern entnommen werden. Dabei werden große Mengen einer äußerst wertvollen Flüssigkeitsprobe verwendet, die bei der PVT nicht wiederverwendet werden können
  • Gleiche Temperatur- und Druckbedingungen sind in zwei getrennten Instrumenten schwerer zu erreichen, was zu Messfehlern führt
  • Aus Platz- und Montagegründen ist es schwierig, große Volumendichtemessgeräte und Viskosimeter in PVT-Öfen unterzubringen
  • Manueller Betrieb und benötigt lange Zeit für die Messung
  • Erfordert umfangreiche Integrationsarbeiten in Hard- und Software, um die Messdaten zu synchronisieren und die Konformität sicherzustellen

Wie hilft Rheonics DVM bei der Lösung dieser Herausforderungen?

Neue Reservoire werden bei sehr hohen Druckbedingungen (> 25000 psi) und hohen Temperaturen (> 400 ° F) zunehmend extrem tief. Es ist sehr teuer, Probenflüssigkeiten aus ultratiefen Vertiefungen zu gewinnen, daher ist es wichtig, dass Dichte- und Viskositätsmessungen mit minimalem Volumen der Reservoirflüssigkeit durchgeführt werden. Insgesamt sollten für PVT-Studien Dichte- und Viskositätsmessungen durchgeführt werden:

  • Bei HTHP-Bedingungen (High Temperature High Pressure), um die Unsicherheit des Reservoirs zu verringern
  • Mit minimalem Volumen an Reservoirflüssigkeit

Rheonics DVM ist ein einzelnes Instrument, das HTHP-Dichtemessgerät und Viskosimeter kombiniert und gleichzeitig die härteste Messung von Dichte, Viskosität und Temperatur unter härtesten Bedingungen ermöglicht.

Bitte lesen Sie den Anwendungshinweis zur PVT-Studie mit dem DVM unter HPHT-Bedingungen mit Rheonics-Instrumenten.

Dichte Viskosität für PVT-Studien

Dichte Viskosität für PVT-Studien

Eine PVT-Analyse wird durchgeführt, um die Oberflächenproduktion mit der unterirdischen Entnahme eines Ölreservoirs in Beziehung zu setzen und um zu simulieren, was während der Produktion im Reservoir stattfindet. PVT-Daten haben weitreichende Anwendungen in der Reservoirtechnik, von der Schätzung der Reserven bis zur Planung der Oberfläche…

Weitere Testimonials lesen

Rheonics DVM unterstützt Reservoiringenieure bei genauen, zuverlässigen PVT- und EOR-Studien

Rheonics_DVM

DVM ist ein einzigartiges 3-in-1-Prozessinstrument. Dichtemessgerät, Viskosimeter und Temperaturmessgerät in einem: Es ist ein robustes Gerät mit kleinem Formfaktor.

Einzelinstrument, Doppelfunktion

Rheonics DVM ist ein einzigartiges Produkt, das zwei Alternativen ersetzt und eine bessere Leistung bei Betrieb unter echten Reservoirbedingungen bietet. Es beseitigt die Schwierigkeit, zwei verschiedene Instrumente in jeder Anwendung zu lokalisieren, die eine Überwachung der Dichte-Viskosität der Prozessflüssigkeit erfordert.

Minimale Anforderung an die Probengröße

Im DVM wird nur minimales Reservoirfluid zum Testen verwendet, da weder eine separate Leitung noch ein Probenahmesystem erforderlich sind. DVM ist sicher und kostengünstig und benötigt nur 0.7ml Probe, um Viskosität und Dichte über den gesamten P, T-Bereich zu messen. Das spart Zeit und Geld.



Laborinstrumente haben nur eine begrenzte Anwendung zur Messung der Fluideigenschaften unter Reservoirbedingungen. Sehr hohe Drücke und Temperaturen, Stöße und Vibrationen, begrenzte Verfügbarkeit von Strom und starke Platzbeschränkungen.

Trotz der Bedeutung von Dichte und Viskosität sind sie unter den extremen Bedingungen der Öl- und Gasindustrie bekanntermaßen schwer zu messen. Resonante Flüssigkeitseigenschaftssensoren verschieben die Grenzen von Messungen, die nur mit Instrumenten in Laborqualität möglich sind.

Einzigartige Vorteile mit dem Rheonics DVM für die Reservoiranalyse

3-in-1-Prozessinstrument

Dichtemessgerät, Viskosimeter und Temperaturmessgerät in einem. Robustes Gerät mit kleinem Formfaktor.

Einzelinstrument für Dichte und Viskosität

Extrem hohe Genauigkeit bei der Bereitstellung der Messungen

Hohe Genauigkeit auch unter härtesten Bedingungen

Die Dichte und Viskosität des Vorratsbehälters bei 30,000 psi (2000 bar) und 400 ° F (200 ° C) messen.

Niedrigster Flüssigkeitsverbrauch für die Bereitstellung von Messungen

Für die Messung von Dichte und Viskosität unter Reservoirbedingungen ist weniger als 0.7 cc Flüssigkeitsprobe erforderlich

Ausgezeichnetes Design

Alle mit Titan 5 benetzten Teile. Errichtet, um im Ofen oder im Bad zu funktionieren. Standalone-DTCM für kleinste Formfaktordichte und Viskosität.

Extrem bequeme Bedienung

Keine Hardware- oder Softwareänderungen zur Messung von Dichte und Viskosität über den gesamten Bereich. Keine Neukalibrierung erforderlich, um die Auswirkung der Viskosität zu beseitigen oder die Kolben zu wechseln, um die Viskosität in einem anderen Bereich zu messen.

Genaue Temperaturmessung

Klasse AA Pt1000 für genaue Temperaturmessung der Probenflüssigkeit

Rheonics-Lösung für HPHT-Dichte und Viskosität
dvm Inline-, Online-, Echtzeit-Hochdruck-Hochgenauigkeits-Hochtemperatur-HPT-Viskositäts- und Dichteverfolgung

DVM

Hochpräzises HPHT-Dichtemessgerät und Viskosimeter

Inline-, Online-, Echtzeit-Hochdruck-Hochtemperatur-Viskositäts- und Dichteverfolgung

  • Gleichzeitige Messung von Dichte, Viskosität und Temperatur
  • Erlaubt Messungen bei Bedingungen wie in der Lagerstätte: 30,000 psi und 400 ° F (2000 bar und 200 ° C)
  • Geeignet für den Gebrauch im Labor als auch im Feld
  • Genaue Messung unter härtesten Bedingungen
  • Betriebsbereit in 5 Minuten - zur Integration in alle PVT-Systeme
  • Vollständige 5-Konstruktion aus Titan
Suche
